HTTP协议透传源IP：X-Forwarded-For

什么是X-Forwarded-For

X-Forwarded-For （简称XFF）是一个 HTTP 扩展头部，用于表示 HTTP 请求的真实 IP 地址。HTTP/1.1（RFC 2616）协议中并没有对它进行定义，该功能最初由缓存代理软件 Squid 引入。如今，它已成为事实上的标准，广泛应用于各种 HTTP 代理和负载均衡服务中，并被纳入了 RFC 7239（Forwarded HTTP Extension）标准。

X-Forwarded-For 请求头格式如下：

X-Forwarded-For: client, proxy1, proxy2

X-Forwarded-For请求头是由「英文逗号 + 空格」隔开的多个部分组成，最开始的是离服务端最远的设备 IP，然后是每一级代理设备的 IP。

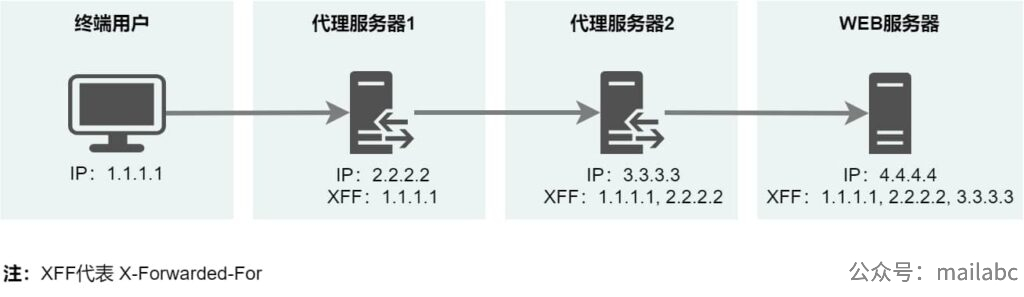

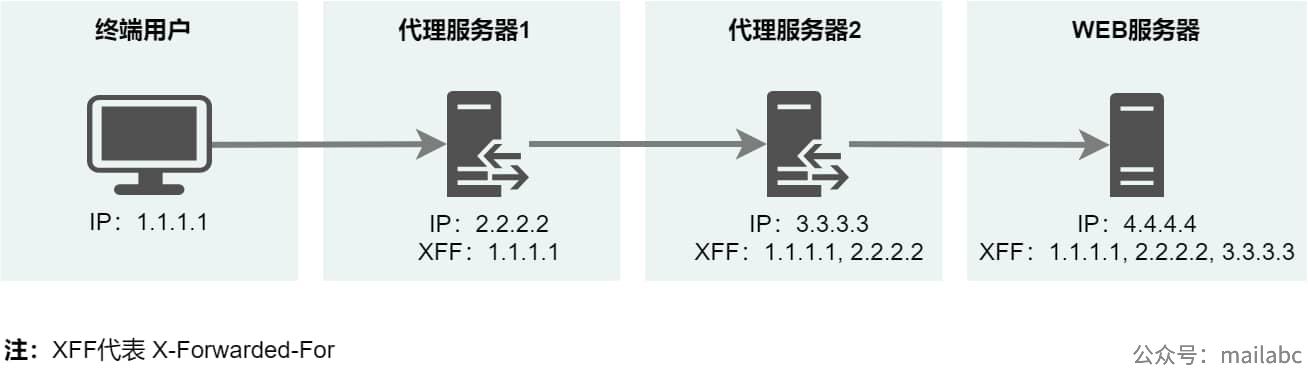

如下图所示，每经过一层代理服务器，X-Forwarded-For中的IP会做一次追加。

代理服务器对X-Forwarded-For的处理

注：为了方便测试X-Forwarded-For的运作原理，这里以最常用的反向代理软件Nginx为例。

在Nginx配置中，有几个关键变量的含义需要了解一下：

• $http_x_forwarded_for：表示X-Forwarded-For值。
• $remote_addr：表示访问来源的IP地址。
• proxy_add_x_forwarded_for：表示“$http_x_forwarded_for”+ “,”+“$remote_addr”，如果$http_x_forwarded_for为空，则这个值与$remote_addr相同。

如果本机Nginx作为反向代理，处理X-Forwarded-For的配置如下：

location / {
      proxy_pass http://backend;
      proxy_set_header        X-FORWARDED-FOR $proxy_add_x_forwarded_for;
      proxy_set_header        X-FORWARDED-PROTO $scheme;
}

上述配置中将$proxy_add_x_forwarded_for 内容设置到X-FORWARDED-FOR属性中，传递给下一个节点（代理服务器或者web服务器）。

WEB服务器对X-FORWARDED-FOR处理

注：WEB服务器以tomcat为例说明。

在Tomcat中，一般通过下面的配置来获取X-FORWARDED-FOR中的IP信息：

<Valve className="org.apache.catalina.valves.RemoteIpValve"
         remoteIpHeader="X-FORWARDED-FOR"
         protocolHeader="X-FORWARDED-PROTO"
         internalProxies="127\.0\.0\.1|2\.2\.2\.2|3\.3\.3\.3"/>

参数解释如下：

• className: 指定了使用的类名。在这个例子中，org.apache.catalina.valves.RemoteIpValve 类用于处理客户端 IP 地址的重写。
• remoteIpHeader: 指定了包含原始客户端 IP 地址的 HTTP 头名称。通常反向代理会将原始客户端的 IP 地址放入 X-FORWARDED-FOR 头中，因此这里设置为 X-FORWARDED-FOR。
• protocolHeader: 指定了包含原始协议（HTTP 或 HTTPS）的 HTTP 头名称。X-FORWARDED-PROTO 通常被用于指示原始请求是通过 HTTP 还是 HTTPS 进行的。
• internalProxies: 用于指定一系列内部代理服务器的 IP 地址（通过正则表达式定义）。这些代理服务器会被认为是可信的，并且他们转发的 X-FORWARDED-FOR 头会被 Tomcat 认为是可信的客户端 IP 地址。在这个配置中，internalProxies 列出了三个 IP 地址：
  • 127.0.0.1: 本地回环地址
  • 2.2.2.2, 3.3.3.3: 假设这些是其他可信任的内部代理服务器的 IP 地址。

基于上述配置，Tomcat会针对X-FORWARDED-FOR传递过来的内容从右向左进行逐个检查，如果地址在internalProxies中将去除该IP；如果地址不在internalProxies中则取这个IP作为remoteip。正常来说所有代理服务器的IP应该包含在internalProxies，否则最终可能取到代理服务器的IP。

以文中示例图所示，从1.1.1.1经过2.2.2.2、3.3.3.3两层代理，WEB服务器（4.4.4.4）最终接收到的X-FORWARDED-FOR值为“1.1.1.1, 2.2.2.2, 3.3.3.3”，如果internalProxies=”127\.0\.0\.1|2\.2\.2\.2″，则Tomcat取到的remoteip是3.3.3.3，而不会取到1.1.1.1 。

如何测试？

可以通过curl做X-FORWARDED-FOR模拟测试：

curl -H "X-Forwarded-For: 203.0.113.195, 192.168.17.19" https://www.mailabc.cn

在Nginx配置中，可以针对输出的日志属性进行定义，加入$http_x_forwarded_for变量内容输出，如下示例所示：

log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
            '$status $body_bytes_sent "$http_referer" '
            '"$http_user_agent" "$http_x_forwarded_for" '
            '$upstream_response_time $request_time ';

这样就可以通过日志查看上游代理节点传递的X-FORWARDED-FOR值具体是什么。当然也可以通过网络抓包分析。

注意事项

X-FORWARDED-FOR 可以在数据传输过程中被修改，属于不可信数据。配置过程中需要注意做好代理节点IP信任控制，防止恶意攻击。
